SPECTRAN-HF-6085
Analyseur de champs électromagnétiques hautes fréquences V4 (10MHz à 8000MHz) + antenne HYPERLOG-6080












thumbnail_SPECTRAN-HF-6085





Descriptif du produit :

Présentation :
Le SPECTRAN-HF-6085 V4 (10MHz à 8GHz) dédié aux rayonnements électromagnétiques hautes fréquences permet d'évaluer avec précision les champs électromagnétiques émis par les différents émetteurs hautes fréquences tels que les téléphones cellulaires GSM, DCS, UMTS, les antennes relais sur les toits, les téléphones DECT de maison, la Wifi, le Bluetooth, les fours micro-ondes, etc. Il est fourni avec une antenne triangulaire Hyperlog directive et une antenne omnidirectionnelle suivant le type de mesure à effectuer. Grace à sa technologie développée autour d'un circuit DSP spécialisé et à son large écran LCD, il affiche un graphique sous forme de bargraphes de tous les signaux captés en fonction des fréquences (analyseur de spectre) tout en affichant les fréquences et amplitudes des 3 signaux les plus élevés. Il est également possible de définir une plage de fréquence spécifique à analyser pour effectuer des mesures précises sur un signal capté, (par exemple sélectionner une plage allant de 2,3GHz à 2,5GHz pour analyser le réseaux wifi d'une maison). Différentes pages de fréquences prédéterminées sont sélectionnables afin d'étudier le rayonnement de différents type d'appareils (Téléphones sans fil par exemple). 3 modes de fonctionnement sont sélectionnables : lecture directe des champs électromagnétiques présents, lecture sous forme de pourcentage par rapport aux différentes normes en vigueur, écoute des signaux AM se trouvant sur les fréquences sélectionnées. Cet appareil est également équipé d'une mémoire permettant un enregistrement des champs électromagnétiques captés dans un lieu. Une interface USB permet ensuite de récupérer les données pour les traiter sur ordinateur à partir d'un logiciel fourni. Livré avec batterie et chargeur. Affichage des mesures peut se faire en V/m, A/m, W/m2, Décibels/m suivant le paramétrage des menus de configuration.

Fonctions supplémentaires :
Analyseur de téléphone DECT inclus.
Il est également possible de faire des mesures sur les émetteurs Radios AM&FM, émetteurs télévisions, radars militaires, Tetra, Wifi-max, etc. Il permet également l'enregistrement de mesures sur une longue période (data logger) dans un endroit donné grace à sa mémoire flash de 64Kb, (extension possible jusqu'à 1Mb avec l'Option180).

Caractéristiques :
Fréquence d'analyse: 10MHz - 8000MHz.
Mesure de champs électromagnétiques: -145dB/m à +10dB/m.
Bande passante du filtre: 3KHz à 50MHz. Echantillonage : 10ms.
Audio: démodulateur AM/FM avec haut-parleur et prise casque 2,5mm.
Mémoire flash : 64Kb.
Entrée SMA pour antenne: 50 ohms.
Précision: +/- 2db.
Unités de mesures : dBm, dBµV, V/m, A/m, W/m2.

Contenu :
- Un analyseur.
- Une antenne directive Hyperlog + un support d'antenne.
- Une rallonge cable SMA + un connecteur SMA.
- Un bloc chargeur.

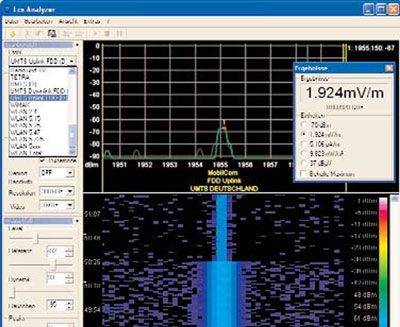

- Un cordon USB + un logiciel sur CD-ROM.
- Une notice d'utilisation en Français.
- Une malette en aluminium.

Options disponibles :
OPTION-001 : Extension mémoire 1Mb.
OPTION-252 : Batterie de remplacement 7,2V/1300mAh.
OPTION-254 : Batterie de remplacement lithium 7,2V/3000mAh.
OPTION-290 : Housse de protection en caoutchouc pour analyseur.




Documents annexes :
pdf

Autres photos :

thumbnail_SPECTRAN-HF-6085

thumbnail_SPECTRAN-HF-6085
